Unser größtes Projekt für die Fernsehproduktion.

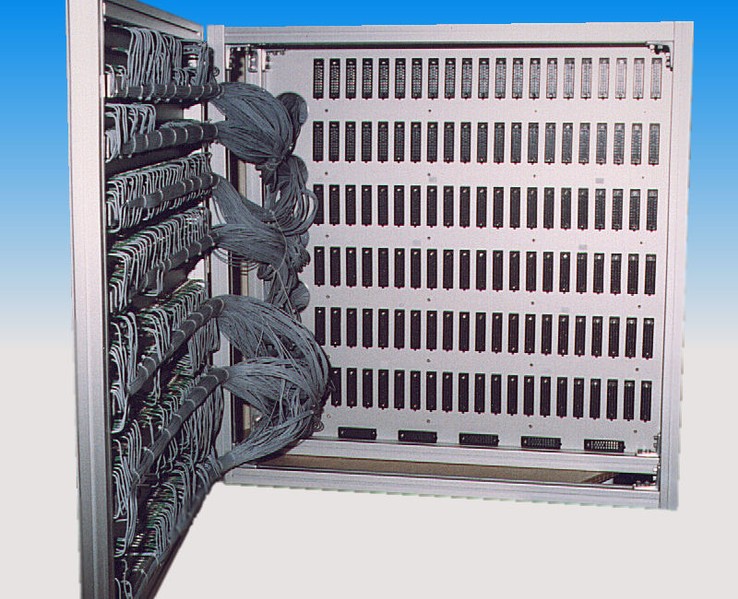

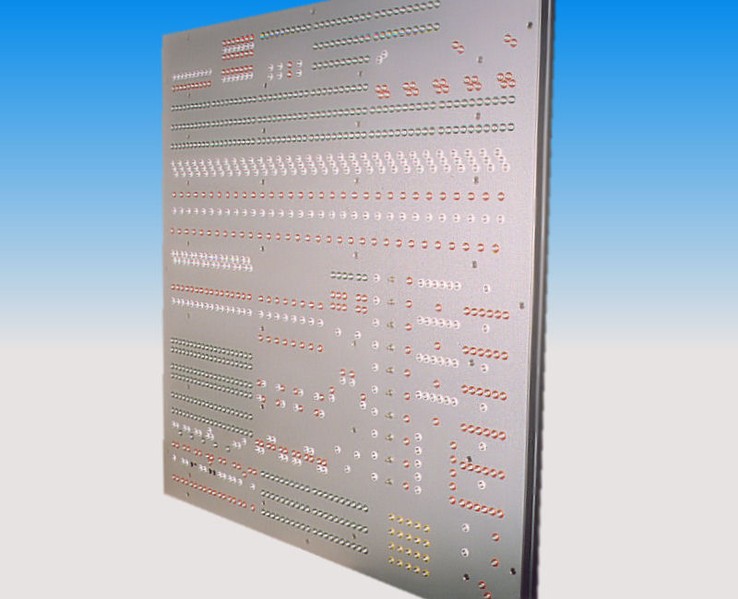

Audiosteckfeld für einen Ü-Wagen mit den Abmessungen 1m x 1m und einer
Tiefe von 0,4m mit 1024 Audiobuchsen auf der Frontseite und 131 Siemens
Steckern(30pin) auf der Rückseite.

Unser Auftrag lautete:

• Logischer Entwurf der Steckeranordung auf der Frontplatte nach Kabelplan


• Anfertigung der Front- und Rückplatte auf einem CNC-Bearbeitungszentrum


• Erstellung eine Gravur-Frontplatte nach Skizzen


• Komplette Verkabelung nach Kabelplan mit 1024 Leitungen (3-pol-Audiokabel) zur Rückseite, was 6144 Lötverbindungen ergibt.


Dank unseres eingenen CNC-Bearbeitungszentrum mit einem Verfahrweg von
X=1010mm, Y=1010mm, Z=200mm konnten wir die Mechanik schnell bearbeiten
und mit unserer Jahre lange Erfahrung in diesem Bereich, den Kunden schnell beliefern!
